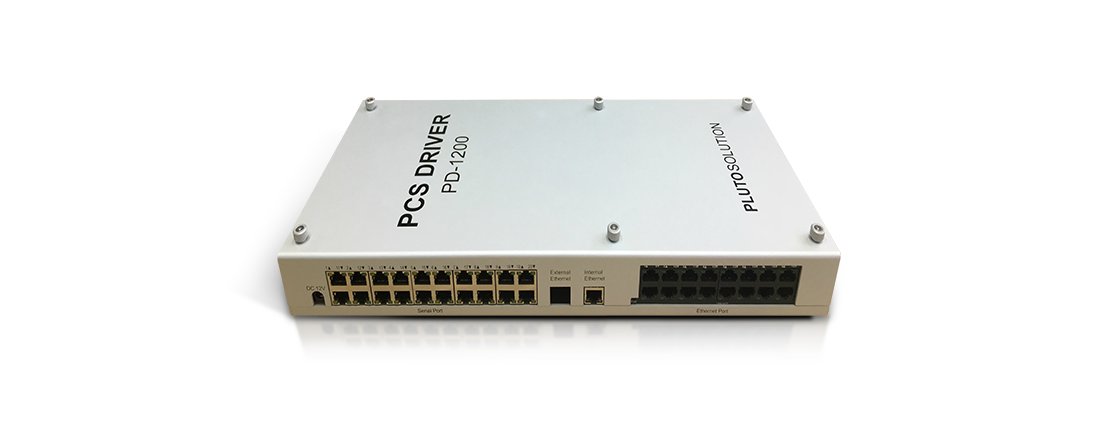

PCS 생산 모니터링 시스템 [PCS Driver PD-1200]
PCS Driver 는 각각의 통신 표준을 이용하는 다양한 반도체 생산 PCS (Pump Chiller Scrubber) 장비로부터
생산 데이터를 Gathering & Tagging 하고, 상위 시스템에 실시간으로 전송하는 모니터링 솔루션입니다.
- 고성능 삼성 ARTIK5 탑재
-
- 고성능 ARTIK5 (Dual Core Cortex A7) 탑재 로, 다수 장비의 대량 데이터 로깅 및 전송
- 장기/고부하 운영을 고려한 부품 설계 - 고성능 데이터 전송
-
- 다수 장비의 생산데이터를 상위 서버로 실시간 전송
- 최대 230.4 kbps 의 Serial 통신 속도 지원 - 다양한 생산 장비 연결을 위한 멀티 포트 제공
-
- RS-232/422/485 : 20Port * 전압 공급 겸용 4Port (12V 300mA) 포함
- Ethernet Port :16Port - 이중화 설계
- - 운영 중 발생 할 수 있는 ARTIK 교체 등을 위한 이중화 설계
- 다양한 PCS 장비 제조사의 통신 프로토콜 완벽 지원
-
- PUMP : ADIXEN, EBARA, LOT, EDWARDS, KASHIYAMA 등
- Chiller/Scrubber : C.T.K, CSK, GST, MAT, UNISEM, FST, TECHEST 등 - 센서 추가 등의 외부 확장을 위한 포트 지원
- - I2C : 1Port, SPI : 1Port 제공
- Self-Test 기능 지원
-
- 자가 진단용 Self Test 기능 지원
- 상태표시용 LED 제공 - 아노다이징 알루미늄 케이스
- - 사용자에 의한 조작 실수를 예방하기 위한 외관 설계

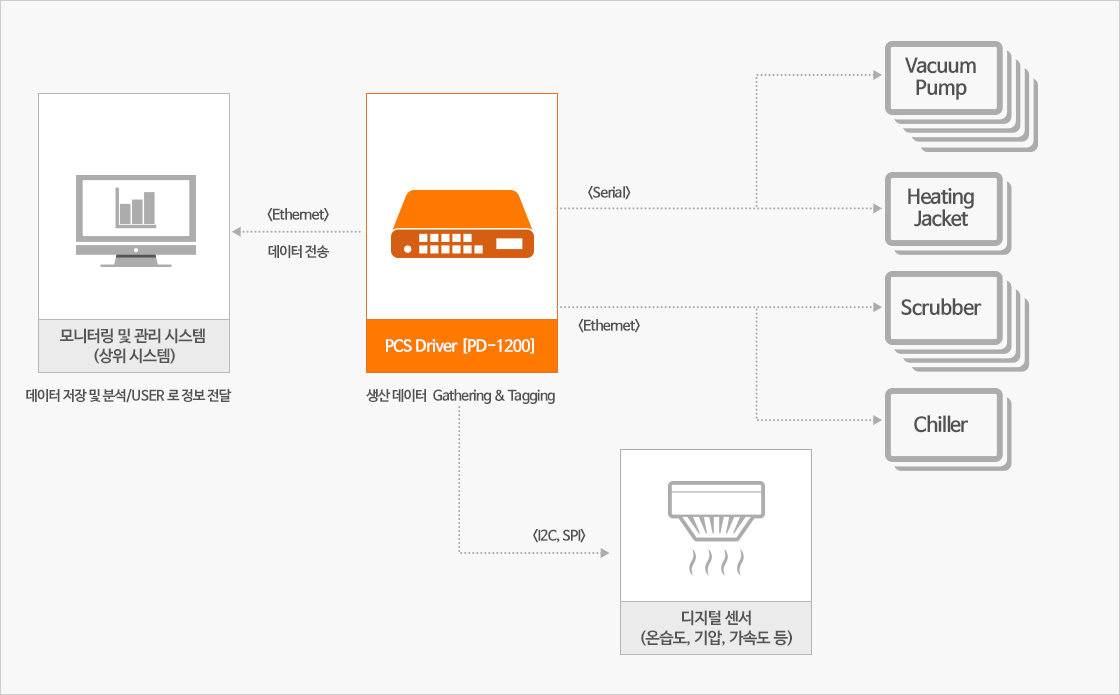

적용 시스템 구성
주요 SPECS
| 구분 | 내용 |
|---|---|
| IoT Module | 삼성전자 ARTIK 520 (Dual Core Cortex A7) |
| 이더넷 | IEEE 802.11a/b/g/n/ac |
| 전원 | DC 12V 5A |
| 포트 |
• Serial(RS232/485/422) 포트 20개 - 12V 300mA 전압 공급 겸용 4개 포트 포함 • Ethernet 포트 16개 - Internal Ethernet 연결용 포트 1개 포함 • Internal Ethernet 포트 1개 • External Ethernet 포트 1개 • SPI 포트 1개 • 외부 센서 연결용 I2C 포트 1개 • Debug UART 포트 1개 (USB-B타입) • ADB (Android Debug Bridge) 1개 (USB-B타입) |
| 상태 LED | 3색 LED, Red(Power) LED, Green(Link) LED, Yellow(Alarm) |
| S/W기능 |
• Chiller, Scrubber 등 Ethernet 통신 장비의 데이터 수집 • Heating Jacket, Pump, 등 Serial 통신 장비의 데이터 수집 • 상위 서버로의 실시간 데이터 전송 • 추가 센서 확장 • S/W Self Test • S/W 업데이트 (ARTIK 펌웨어, MCU 펌웨어) • 오류 로그 저장 |
| 작동 온도 | 0 ℃ ~ 70 ℃ |
| 보관 온도 | -10° ~ 80°C |
| 무게 | 2,020.0[g] ±20[g] |
| 크기 | W450 ±0.5 * D195±0.5 * H67±0.5 |
